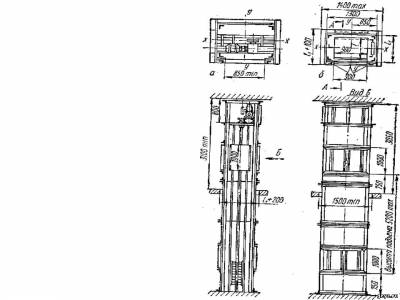

Таблица 14.17 ОСНОВНЫЕ ПАРАМЕТРЫ ЛИФТОВ ГРУЗОВЫХ МАЛЫХ Рис. 14.13. Лифты грузовые малые по ГОСТ 8824—07 с верхним машинным помещением расположенном в шахте: в —план машинного помещения; 6 —план шахты Рис, 14.14. Лифты грузовые малые по ГОСТ 8824 —67 с широким машинным помещением располагаемым внизу сбоку шахты: а-План блочного помещения; б-план шахты; в—план машинного помещения; 1 — машинное помещение: 2— шахта Рис. 14.15. Лифты грузовые малые по ГОСТ 8824—67 на две остановки в металлокаркасной шахты с верхним машинным помещением, располагаемым в габаритах шахты: а — план машинного помещения; б — план шахты
Таблица 14.18 ОСНОВНЫЕ РАЗМЕРЫ ЛИФТОВ ГРУЗОВЫХ МАЛЫХ Примечания: 1. Внутренние размеры (в плане) кабин лифтов грузоподъемностью 100 кгс равны 890 X 625 мм, лифтов грузоподъемностью 160 кгс 890 X 975 мм. 2. В числителе — при грузоподъемности лифта 100 кгс, в знаменателе — при грузоподъемности 160 кгс. Таблица 14.19 ОСНОВНЫЕ РАЗМЕРЫ МАШИННОГО ПОМЕЩЕНИЯ ЛИФТОВ ГРУЗОВЫХ МАЛЫХ примечания: 1. В числителе — при грузоподъемности лифта 100 кгс, в знаменателе — при грузоподъемности 160 кгс. 2. Высота машинных помещений, располагаемых сбоку шахты, равная 950 мм, относится к лифтам, установленным в глухой шахте, равная 800 мм — к лифтам на две остановки, устанавливаемым в металлокаркасной шахте.
